JYD-02TP/JYD-02ATP逆变直流焊接电源 产品优势 JYEE | 广州精源电子
1、4KHz逆变频率，控制响应和精度高。
2、触摸屏实时显示电流、电压和电阻曲线
3、焊接过程中显示焊接压力和位移曲线，位移量达到设定值断电保证形变量的一致性（选配）。
4、三脉冲加热，每个脉冲可分别设置电流、电压、功率或脉宽监控模式。
5、电极两端动态电阻监控，有效控制焊接品质。
6、可选择阶梯参数设置，拓宽工艺适应性。
7、焊接记录及故障信息存储，便于品质管控，可选配U盘实时读取。
8、RS-232或RS-485通讯接口选择。

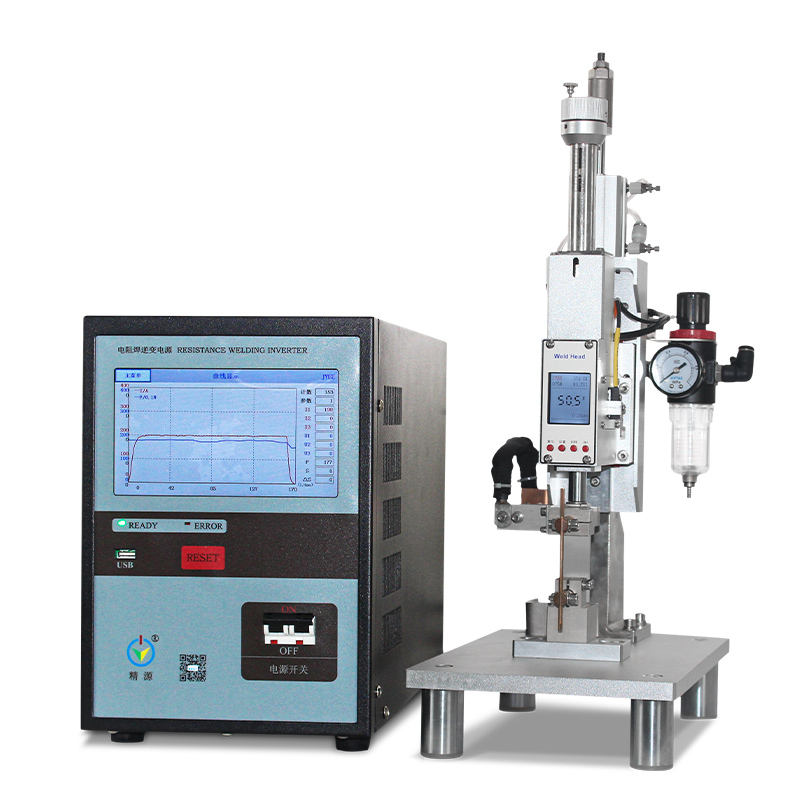

JYD-02TP和JYHL-10液晶显示精密点焊机头配合使用。电源显示电流、电压、电阻曲线；机头传感器测量并显示压力值，尤其适合对焊接品质要求高的工艺。
| 型号 | JYD-01TP/JYD-01ATP | JYD-02TP/JYD-02ATP | JYD-03TP/JYD-03ATP | JYD-04ATP |
| 输入电压 | 220V/3-380V | 220V/3-380V | 220V/3-380V | 3-380V |
| 额定功率 | 4kVA | 6kVA | 10kVA | 12kVA |
| 最大输出电流 | 1200A | 2500A | 3600 | 5000 |
| 负载持续率 | 10% | 10% | 10% | 10% |
| 逆变频率 | 4kHz | 4kHz | 4kHz | 4kHz |
| 控制模式 | 恒流、恒压、恒功率、定脉宽 | 恒流、恒压、恒功率、定脉宽 | 恒流、恒压、恒功率、定脉宽 | 恒流、恒压、恒功率、定脉宽 |
| 焊接循环时段 | 11 | 11 | 11 | 11 |
| 焊接脉冲数 | 3 | 3 | 3 | 3 |
| 电流缓升缓降 | 有 | 有 | 有 | 有 |
| 存储焊接规范数 | 31组 | 31组 | 31组 | 31组 |
| 尺寸 | 465(L)*200(W)*300(H)mm | 465(L)*200(W)*300(H)mm | 465(L)*200(W)*300(H)mm | 450(L)*400(W)*280(H)mm |
| 重量 | 18kg/19kg | 20.5 kg/22kg | 22 kg/24kg | 33kg |
